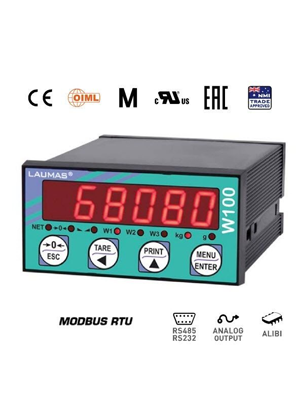

Đầu cân hiển thị LAUMAS W100

Đầu cân LAUMAS W100

Liên hệ

Các chức năng chính

PLC thông qua ngõ ra Tương tự (theo yêu cầu );
PC / PLC thông qua cổng RS485 / RS232 (lên đến 99 thiết bị với bộ lặp, lên đến 32 thiết bị khi không có bộ lặp;
Bảng hiển thị phụ và máy in thông qua cổng RS485 / RS232;
Lên đến 8 cảm biến lực song song bằng hộp nối;
Với hộp nối thông minh hoặc các thiết bị đa kênh khác.

0919.79.17.27

Mô tả

Thông số kỹ thuật

Bộ lọc kỹ thuật số để giảm tác động của dao động cân.

Hiệu chuẩn lý thuyết (thông qua bàn phím) và hiệu chuẩn thực (với trọng lượng mẫu và khả năng hiêu chuẩn tuyến tính trọng lượng lên đến 5 điểm).

Thiết lập trừ bì trộng lượng khi không có tải.

Cài đặt tự động bằng không khi bật nguồn.

Giám sát vùng không tải.

Trừ bì Bán tự động (Trọng lượng tịnh / tổng trọng lượng) và Trừ bì đặt trước.

Hiển thị giá trị trọng số tối đa đạt được (Peak Weight).

Kết nối trực tiếp giữa RS485 và RS232 mà không cần chuyển đổi.

Cài đặt giá trị điểm trễ và điểm đặt.

Giá trị trọng lượng trên đầu cân hiển thị W100 được in ra với ngày và giờ thông qua bàn phím hoặc với thiết kết nối từ bên ngoài.

Đầu cân W100 có thể được sử dụng như một màn hình hiển thị từ xa.

Ngõ vào/ra và truyền thông

Cổng truyền thông nối tiếp RS485 / RS232 thông qua giao thức Modbus RTU, chuẩn ASCII Laumas hai chiều hoặc truyền liên tục một chiều.

5 đầu ra rờ-le được điều khiển bởi các giá trị điểm đặt hoặc thông qua các giao thức truyền thông (4 đầu ra nếu có đầu ra analog).

3 đầu vào kỹ thuật số cách ly quang học PNP: đọc trạng thái thông qua giao thức truyền thông nối tiếp (2 đầu vào nếu đầu ra analog có mặt).

1 đầu vào dành riêng cho cảm biến lực.

Dòng hoặc điện áp đầu ra 16 bit Analog cách ly quang (tùy chọn theo yêu cầu với đầu hiển thị W100ANA).

12 nhóm lựa chọn sẳn theo 5 điểm cài đặt thông qua công tắc chọn ngoài hoặc liên kết ngoài (tùy chọn theo yêu cầu).

Nguồn cấp điện và lượng tiêu thụ		12÷24 VDC ±10%; 5 W
Số lượng cảm biến lực • Nguồn cấp cho cảm biến lực		Lên đến 8 (350 Ω) – 4 / 6 dây • 5 VDC/120 mA
Tuyến tính • độ tuyến tính của tín hiệu Analog		<0.01% tải trọng tối đa • <0.01% tải trọng tối đa
Trôi nhiệt • độ trôi nhiệt của tín hiệu Analog		<0.0005% tải trọng tối đa /°C • <0.003% tải trọng tối đa /°C
Bộ biến đổi A/D		24 bit (16000000 điểm) – 4.8 kHz
Số điểm chia (với dải đo ±10 mV và độ nhạy 2 mV/V)		±999999 • 0,01 μV/d
Dải đo		±39 mV
Độ nhạy của cảm biến lực có thể sử dụng		±7 mV/V
Tốc độ biến đổi		300/s
Vùng hiển thị		±999999
Số lẻ • bước chia		0÷4 • x1 x2 x5 x10 x20 x50 x100
Lọc kỹ thuật số • tốc độ đọc		10 cấp • 5÷300 Hz
Ngõ xuất tín hiệu Rờ-le		5/4 – tối đa 115 VAC/150 mA
Ngõ xuất tín hiệu quang cách ly		3/2 – 5÷24 VDC PNP
Cổng nối tiếp (Truyền thông)		RS485, RS232
Tốc độ Baud		2400, 4800, 9600, 19200, 38400, 115200 (bit/s)
Tín hiệu xuất Analog cách ly quang học (tùy chọn theo yêu cầu) (Model : W100ANA)		0÷10 V; 0÷5 V; ±10 V; ±5 V (tối thiểu 10 kΩ)
Độ ẩm		85%
Nhiệt độ lưu trữ		-30 °C ~ +80 °C
Nhiệt độ làm việc		-20 °C ~ +60 °C
	Ngõ ra Rờ-le	5/4 – tối đa 30 VAC, 60 VDC/150 mA
	Vùng nhiệt làm việc	-20 °C ~ +50 °C
	Nguồn điện cung cấp cho thiết bị được đánh dấu “LPS” (nguồn điện hạn chế) hoặc “Loại 2”
CÁC THÔNG SỐ KỸ THUẬT ĐO LƯỜNG CỦA CÁC LOẠI THIẾT BỊ ĐÃ ĐƯỢC THÔNG QUA
Tiêu chuẩn áp dụng		2014/31/UE – EN45501:2015 – OIML R76:2006
Chế độ hoạt động		đơn số nội, đa số nội , đa dải
Cấp chính xác		III hoặc IIII
Số lượng điểm xác minh tối đa của cân / độ chính xác		10000 (cấp III); 1000 (cấp IIII)
Tín hiệu đầu vào tối thiểu của đơn vị xác minh / điện áp tối thiểu 1 bước chia		0.2 μV/VSI
Vùng nhiệt hoạt động		-10 °C ~ +40 °C
