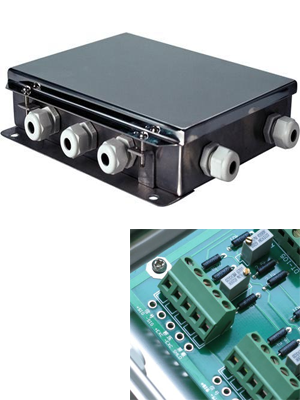

HỘP NỐI 6 LOADCELL

• Do KELI sản xuất vỏ làm bằng INOX 304 chống nước , và sự ảnh hường môi trường
• Có các tên gọi sau
• Bộ cộng tín hiệu loadcell hộp nối hay bộ phối hợp trở kháng loadcell
• Có thể kết nối với các Loadcell 350-800 ohm,
• Kích thước hợp nối  6 loadcell : ( dài x rông x cao )mm ( 200 x 135 x 45) mm
• Điện áp kích thích 5 ~ 15V DC
• Lựa chọn các chế độ kết nối : 4 loadcell , 6 loadcell và 8 loadcell
• JX03 XB cho chế độ song song.
• JXH -Xc cho chế  độ nối tiếp
• Các cảm lực (Loacell) khi được sản xuất có các thông số kỹ thuật không giống nhau hoàn toàn.
• Với các tập đoàn lớn, Công nghệ hiện đại thì thông số tín hiệu của các cảm biến lực có dung sai 0.1%.
• Khi lắp đặt các Loacell vào cân phải thông qua hộp dây nối. Hộp nối dây loacell có chức năng sau:
• Nối kết các dây tín hiệu của các loacell lại thành 1 dây khung chung về bộ chỉ thị;
• Hộp kết nối có chức năng nhận tín hiệu từng loadcell.
• Calib từng loadcell
• Nguyên tắc của hộp kết nối là cung cấp điện áp cho từng loadcell. Khi điện áp cung cấp cho loadcell thay đổi dẫn đến điện áp ra của loadcell thay đổi.
• Ngoài ra hợp nối 6 loadcell có thêm kích thước : ( dài x rông x cao )mm ( 220 x 65 x 40) mm ứng dụng cho cân bàn I
